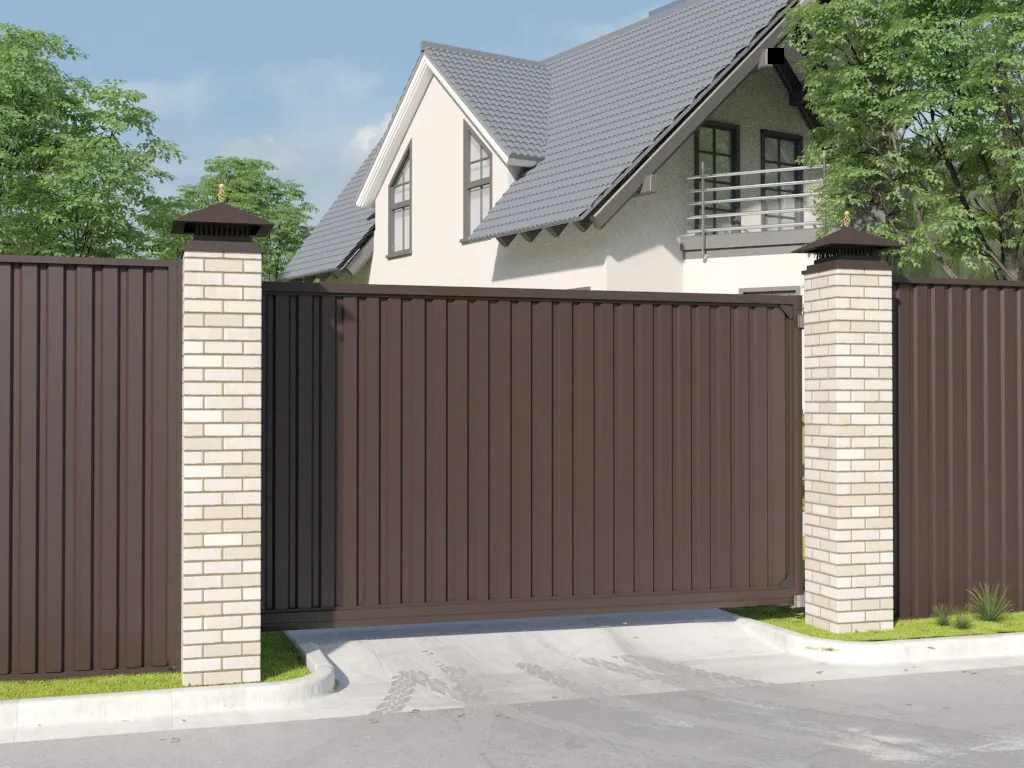

Відкатні ворота

Ворота, які рухаються паралельно обгороджуванню називають відкатними. Вони мають деякі переваги перед розпашними.

Серед них - простота експлуатації і легкість автоматизації

Виділяють три основні механізми відкату - підвісні, по рейці і консольні. Про консольні відкатні ворота з останнім видом механізму відкату і поговоримо в цій статті.

Складові частини відкатних воріт

Консольні ворота зрушень надійні, зручні і прості у використанні. З ними немає нужди постійно чистити отвір від снігу, оскільки стулка пересувається не торкаючись проїзду, тому пересуванню нічого не заважає.

Такі ворота складаються з таких частин:

• Основа стулки у вигляді металевого каркаса;

• Матеріал, яким обшивають стулку;

• Комплект для організації механізму відкату;

• Місце для установки роликові каретки (кареток);

• Пристрої для автоматизації відкатних воріт.

• Подивимося за що відповідає та або інша складова частина відкатних воріт.

Основа стулки у вигляді металевого каркаса

Каркас збирають зварюючи між собою металеві профільні труби у вигляді прямокутника. Найчастіше каркас виготовляють дворівневим. Так простіше кріпити обшивальний матеріал, і вид виходить більш привабливим. Найбільше для цих цілей підходить т-профиль, з яким значно швидше варити каркас і він виходить набагато якісніше і надійніше.

Матеріал, яким обшивають стулку

Щоб ворота мали красивий вигляд їх обшивають. Для цього використовують матеріали, які призначені для зовнішнього застосування. Серед найпопулярніших можна виділити профільний лист, сэндвич-панели, дерев'яні дошки і інші.

Комплект для організації механізму відкату

Консоль утворюють за допомогою направляючої балки і двох роликових опор. Тому важливою складовою є набір комплектуючих. Їх доведеться обов'язково придбати, тому витрати на відкатні ворота виходить трохи більше, чим при виготовленні розпашних воріт на той же отвір.

Місце для установки роликових опор (кареток)

Обов'язково треба зробити місце для установки роликових опор. Так, як фурнітура для відкатних воріт - обов'язкова складова, також і застава необхідно. Це ще одна стаття додаткових витрат при виготовленні такого виду воріт. Її роблять зі швелера і арматури і бетонують збоку проїзду. Використовують її для кріплення роликових опор, а також приводу з комплекту автоматики.

Пристрій для автоматизації відкатних воріт

Автоматизація відкатних воріт набагато полегшує процес їх експлуатації. Хоча варто відмітити, що і без цього користуватися ними набагато простіше і зручніше, ніж розпашними.

Автоматика для відкатних воріт складається з таких необхідних елементів, як привід, куль або інше облаштування подання команд, кінцеві вимикачі і зубчаста рейка (може не входити до складу мінімального комплекту, оскільки кількість рейок залежить від ширини отвору).

Процес виготовлення воріт відкатного типу

Можна виготовити відкатні ворота самому або ж найняти фахівців. У другому випадку, щоб добитися бажаного результату треба дуже акуратно підходити до підбору фірми, щоб про них були реальні відгуки.

Зараз же ми коротко пройдемося по етапах виготовлення

1. Будь-яке виготовлення воріт розпочинається з планування і закупівлі матеріалів. На цьому етапі робимо усі виміри отвору, робимо по них креслення. Далі закуповуємо усі необхідні матеріали.

2. На другому етапі готуємо матеріал до роботи: чистимо, знежирюємо і грунтуємо.

3. Далі зварюємо заставу і бетонуємо її. Потім варимо каркас (краще використати Т-профіль).


4. Встановлюємо комплектуючі і каркас на отвір і обшиваємо його.

5. І в завершенні треба забезпечити замикання воріт. Це можна зробити встановивши замок або ж автоматику для відкатних воріт, яка замінить його.

Вартість робіт із створення відкатних воріт

Будь-які роботи по облаштуванню відкатних воріт можна деталь або своїми руками, або ж найнявши фірму. У другому випадку припаде розщедриться, адже треба буде витратити не лише на матеріали, але і на оплату праці фахівцям.

А якщо зробити все самостійно, то можна заощадити і ці гроші витратити на щось інше. Проводитимемо приблизні розрахунки на прикладі отвору під ворота рівного 4 метрам.

Отже, треба буде витратити:

• На каркас - 16*270 12*80 = 5280 грн;

• На заставу - 500*2 11*25 = 1275 грн;

• На обшивку з профнастила - 180*8 = 1440 грн;

• На фурнітуру для воріт зрушень - 2995 грн;

• На інші матеріали - близько 2500 грн

Підрахувавши все можна сказати, що ворота стоятимуть приблизно 13500 грн

Обшивка для відкатної стулки

Трохи поговоримо про матеріали, які використовують як обшивку. Більшість віддає перевагу профнастилу, оскільки він вже йде цілісними листами з великим варіантом колірної гами і хвиль. Листи просто кріпити до дворівневого каркаса на саморізи по металу.

Ще одним популярним матеріалом є дерево. Воно дешеве, але дуже обтяжує стулку, оскільки дерево саме по собі важить не мало, так ще і стає важче при збільшеній вологості. Якщо використати подібний матеріал в якості обшивки рекомендовано купувати фурнітуру для воріт (відкатних) зрушень з посиленими комплектуючими.

Ну і більше витратний варіант - сендвіч-панелі. Вони на воротях виглядають дуже красиво, але коштують значно більше інших матеріалів.

Читайте також: Відкатні ворота з профнастилу

Підсумки

Відкатні ворота і розпашні ворота конкурують між собою. Перший варіант дуже зручний і простий у використанні, але при цьому за витратами коштує більше.

Механізм відкату можна організувати 3 способами - по рейці, підвішеній над проїздом або інтегрованій в поверхню проїзду.

Ну і третій варіант - консоль (комбінація балки, привареної до нижньої частини каркаса і пари опор з роликами, встановлених на відстані один від одного. Виготовити відкатні ворота можна самостійно.

Для каркаса краще використати Т-профіль, а в якості обшивки профнастил.
